一、概述

本手冊基本介紹MJG型水套加熱器的安裝、使用和維護方法，敬請用戶詳細閱讀，以確保設備安全、可靠和耐久使用。當用戶的使用環境有可能低于 4℃時，在起動階段，發動機的潤滑油及冷卻水有可能凝結成固態，失去潤滑或冷卻的作用，從而損壞發動機。

MJG型發動機水套加熱器產采用優質不銹鋼加工而成，其恒溫點為 40℃，適用于康明斯；帕金斯；奔馳；卡特比特；沃爾沃；上柴135；濰柴斯太爾等任何發動機，以及與其類似的水冷式發電機組及工程機車，作預熱啟動和防寒防凍之用。

二、特點

1、體積小，重量輕，外型美觀大方，安裝方便；

2、優質不銹鋼制作，經久耐用；

3、溫度自動調節，節能降耗。

三、主要技術參數

電   壓：AC 220V （電壓可根據用戶需求訂做）

功   率：0.6－4KW

絕緣電阻：冷態≥10MΩ 熱態≥50MΩ

泄露電流：工作狀態下≤0.5mA/KW

耐壓強度：1500V/min

溫控范圍：28℃－45℃

適用水壓：≤0.8Mpa

四、安裝使用

4.1管道連接

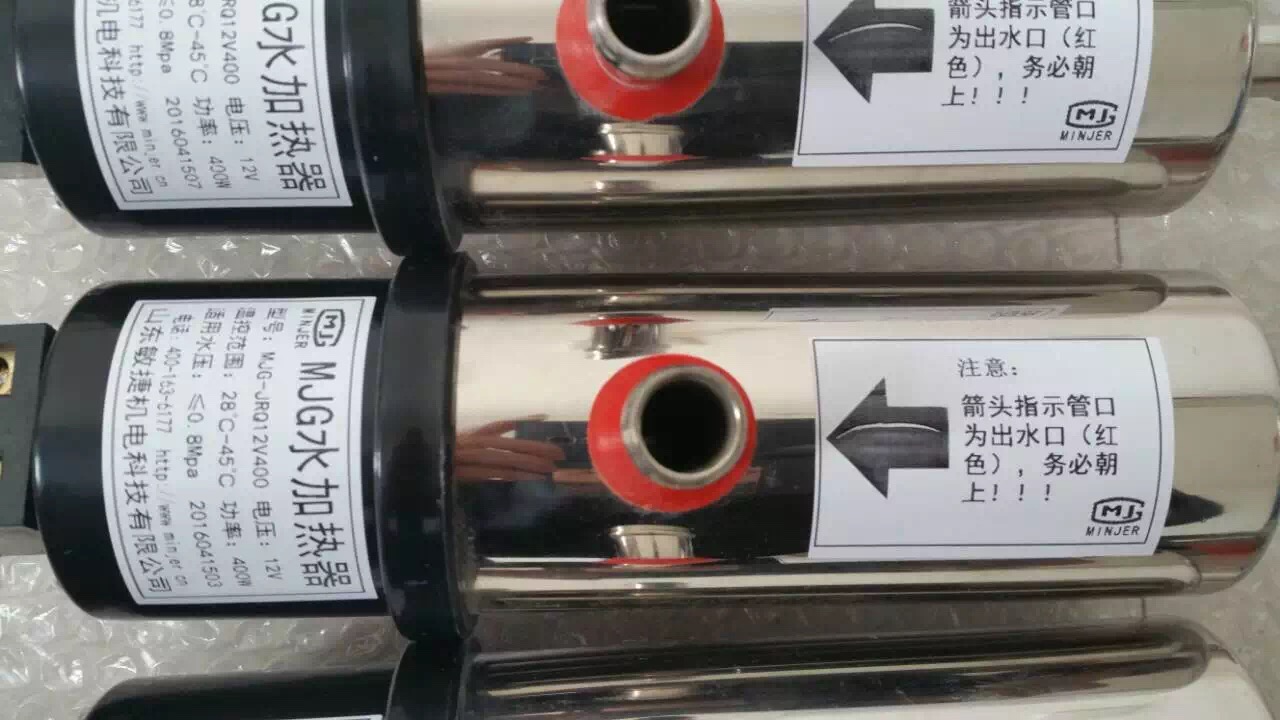

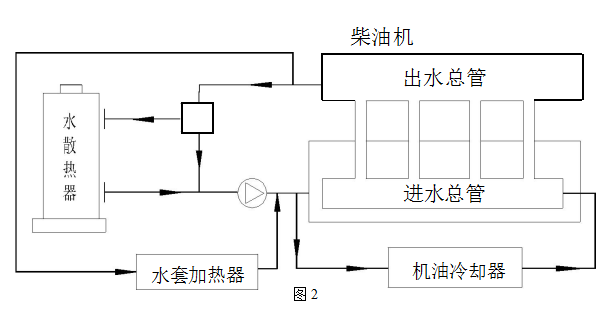

安裝時請參照安裝系統圖（圖 2 ），使水流方向符合預熱器上標明的箭頭方向，水口是水平向上。1、排清機組冷卻水。2、在機組地坐梁上選擇適當位置，用螺栓將加熱器水平固定在底座梁上并使出水口向上。3、將加熱器的進水口（水平接口）用膠管與水箱下管路連接，出水口（垂直接口）與機體上部水道孔連接，緊固好進出水口膠管兩端的卡箍，以防漏水。

4.2電路連接

 接線時客戶應采用工作電壓 220V（或訂制的直流電壓），1.5mm² 軟線作引入線，打開加熱器電器罩殼后蓋，將電源線和接地保護線分別連接在接線端子上，蓋好電器罩殼。檢查加熱器以及各管道中的部件位置是否正確，各部件安裝是否牢固。

4.3 通電使用

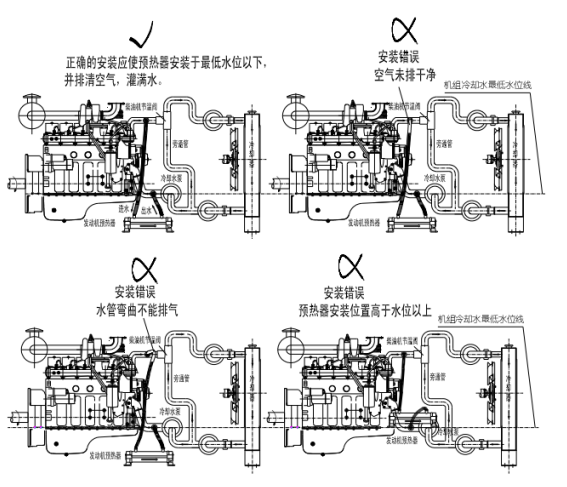

給機組加滿冷卻水后啟動發動機（有二分鐘即可），使冷卻水在機組內得到充分循環，以便排清機組管道內的空氣，并檢查新管路是否有漏水現象。通電前須確認預熱器已牢固地安裝在最低水位以下，并確保其內部已排清空氣，灌滿冷卻液（如圖3）。待機組停機后即可接通加熱電源，此時加熱器應處于工作狀態，手感加熱器出水口的溫度應逐步升高，否則應立即切斷電源，重新排清管路中的空氣后，再通電工作。

四、 安裝方法：

 注意事項：

1、加熱器安裝時應由良好的接地！

2、水套加熱器在接通電源前應檢查機器冷卻水是否符合機組運行要求，加熱器進出水管上安裝閥門使應檢查閥門是否處于開啟狀態。

3、機組冷卻水應清潔無雜物，長期使用加熱器的冷卻水中含有多種雜物和泥污，為保障加熱器的安全運行可松開加熱器下部的排污螺釘，排掉雜物和泥污。當機組水循環系統中有較多雜物和泥污是將會嚴重影響加熱器的使用壽命，此時應及時放盡機組冷卻水，并注入清潔水清洗機組冷卻水系統。

 附：柴油發電機組水套、油套加熱器配置參數；
